gbicmodul.com | ON-M8LC MPO Female - 4 LC/UPC Duplex Breakout F/O kablo

ON-M8LC-xx

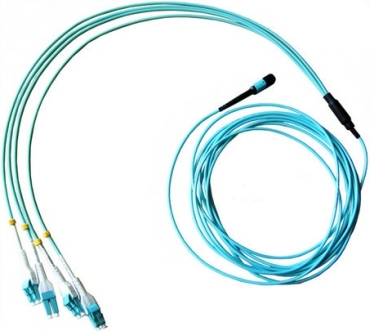

MPO Female - 4 LC/UPC Duplex Breakout F/O kablo



		Katalog

Genel

40G Ethernet uygulamarında kullanılır.
Multimode OM3 ve OM4 seçenekleri mevcuttur.
Kablonun bir ucu MPO Female diğer ucu ise 4adet LC/UPC Duplex konnektörlüdür.
100Mt'ye kadar.
QSFP+ modüllere takılır.

Ürün Özellikleri

Kablo Tipi	:	MTP Fan-Out Fiber Cable
Konnektör Tipi	:	MTP Female to 4 x LC Duplex
Fiber sayısı	:	12 adet receptacle var. Ancak 8 adet fiber kullanılır.
LC kılıfı	:	900μm x 8 (4 per)
Kablo kılıfı	:	Aqua, 3mm
Fiber Sınıfı	:	OM3, 50/125
Data hızı	:	40 Gigabit Ethernet 40GBase-SR4
Insertion Loss	:	LC Uç: < 0.50 dB MTP Uç: < 0.50 dB
Return Loss	:	LC Uç: ≥ 35 dB MTP Uç: ≥ 20 dB
Fiber overcut (MTP)	:	1.0 ~ 3.0um
Fiber Extention (LC)	:	-0.05um < H < +0.05um
ø1.25mm Ferrule End-Face Radius	:	7 < R < 25mm
ø1.25mm/LC Ferrule End-Face Radius	:	5 < R < 12mm
Apex Offset	:	< 50um
Çalışma Sıcaklığı	:	0°C ~ 70 °C

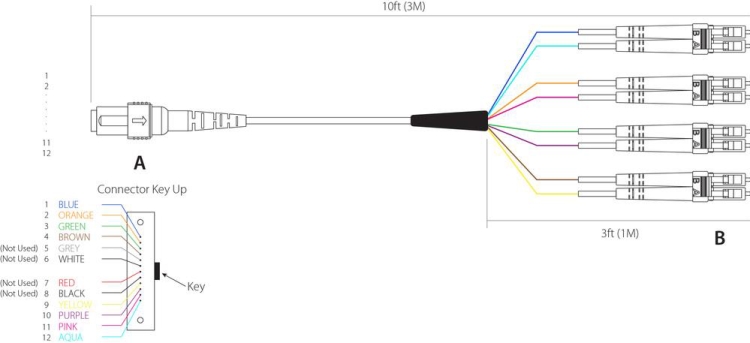

Uygulanışı

Sipariş Bilgileri

ON-M8LC-C305	MPO Female to 4 LC/UPC Duplex OM3 Cable 5Mt for 40G
ON-M8LC-C310	MPO Female to 4 LC/UPC Duplex OM3 Cable 10Mt for 40G
ON-M8LC-C315	MPO Female to 4 LC/UPC Duplex OM3 Cable 15Mt for 40G
ON-M8LC-C320	MPO Female to 4 LC/UPC Duplex OM3 Cable 20Mt for 40G
ON-M8LC-C330	MPO Female to 4 LC/UPC Duplex OM3 Cable 30Mt for 40G
ON-M8LC-C340	MPO Female to 4 LC/UPC Duplex OM3 Cable 40Mt for 40G
ON-M8LC-C350	MPO Female to 4 LC/UPC Duplex OM3 Cable 50Mt for 40G
ON-M8LC-C405	MPO Female to 4 LC/UPC Duplex OM4 Cable 5Mt for 40G
ON-M8LC-C410	MPO Female to 4 LC/UPC Duplex OM4 Cable 10Mt for 40G
ON-M8LC-C415	MPO Female to 4 LC/UPC Duplex OM4 Cable 15Mt for 40G
ON-M8LC-C420	MPO Female to 4 LC/UPC Duplex OM4 Cable 20Mt for 40G
ON-M8LC-C430	MPO Female to 4 LC/UPC Duplex OM4 Cable 30Mt for 40G
ON-M8LC-C440	MPO Female to 4 LC/UPC Duplex OM4 Cable 40Mt for 40G
ON-M8LC-C450	MPO Female to 4 LC/UPC Duplex OM4 Cable 50Mt for 40G
