| ON-MPO-Q101 |
| |

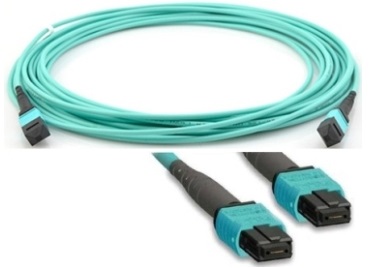

| MPO Female - MPO Female Trunk F/O kablo |
| |
|
|
|
|
| |
|
| |
Genel |
| |
MPO (MTP) dişi-dişi trunk veya patch (ara bağlantı) kabloları, QSFP+ transceiver modülleri birbirine 40G hızında bağlamak için kullanılır.
QSFP+ transceiver modüllerde 12 fiberli MPO/MTP tipi arayüz mevcuttur. Bu arayüz, 4 x 10G kanal (8 adet fiber: 4 x TX ve 4 x RX ) kullanarak 40G transmisyon hızına ulaşır. ON-MPO-Q101 ara kablonun konnektörleri içinde 12 adet fiber bağlı olmakla birlikte sadece 8 adedi trunk olarak çalışmaktadır. Bu bağlantı şekline Polarite Tip B denir. |
| |
|
| |
Özellikler |
| |
| - 40GBASE-SR hızında çalışır. |
| - Polarite Tip B |
| - Multimode OM3 ve OM4 seçenekleri mevcuttur |
| - Kablonun her iki ucu, yüksek performanslı ve düşük kayıplı MPO Female (un-pinned) konnektörlüdür. |
| - QSFP+ modüllere takılır |
| - 8xFibre Microcable 4.5mm OD Trunk & 3mm OD Patchlead seçenekleri |
| - LSZH, OFNP, OFNR kablo kılıfı seçenekleri |
| - Loose Tube, Loose Tube Armoured ve Universal Microcable seçenekleri |
| - Yüksek hızlı networklere uygun olarak insertion loss değeri çok düşüktür. |
| - Uygulama alanları: Datacenter altyapılarında QSFP+ modüllere takılır. |
|
| |
|
| |
Ürün Spektleri |
| |
| |
Fiber Sınıfı |
: |
OM3, 50/125 |
|
| |
Konnektör Tipi |
: |
MPO Female (unpinned). 12xFibre Ferrule US Konnektör |
|
| |
Fiber sayısı |
: |
12 adet receptacle var. Ancak 8 adet fiber kullanılır. (4xTX ve 4xRX) |
|
| |
Kablo kılıfı malzemesi |
: |
LSZH |
|
| |
Kablo kılıfı rengi ve kalınlığı |
: |
Aqua, 3mm |
|
| |
Kablo zayıflama katsayısı [dB/km] |
: |
- ≤ 0.34 Tipik(1310nm)
- ≤ 2.7 Tipik(850nm)
- ≤ 0.19 Tipik(1550nm) |
|
| |
Kablo minimum bandgenişliği [Mhz-km] |
: |
- ≥ 1500 (850nm)
- ≥ 500 (1300nm) |
|
| |
MPO konnektör için Insertion Loss |
: |
< 0.35 dB |
|
| |
Data hızı |
: |
40 Gigabit Ethernet 40GBase-SR4 |
|
| |
MPO kablo polaritesi |
: |
Type B |
|
| |
Çalışma Sıcaklığı |
: |
-20°C ~ 60 °C |
|
|
| |
|
| |
Çizim |
| |
 |
| |
|
| |
|
| |
Sipariş Bilgileri |
| |
|
| |
| ON-MPO-Q101 |
MPO F/F 40GE QSFP Multimode OM3 Fiber Optic Cable 12Fiber 1Meter |
| ON-MPO-Q102 |
MPO F/F 40GE QSFP Multimode OM3 Fiber Optic Cable 12Fiber 2Meter |
| ON-MPO-Q103 |
MPO F/F 40GE QSFP Multimode OM3 Fiber Optic Cable 12Fiber 3Meter |
| ON-MPO-Q105 |
MPO F/F 40GE QSFP Multimode OM3 Fiber Optic Cable 12Fiber 5Meter |
| ON-MPO-Q110 |
MPO F/F 40GE QSFP Multimode OM3 Fiber Optic Cable 12Fiber 10Meter |
| ON-MPO-Q115 |
MPO F/F 40GE QSFP Multimode OM3 Fiber Optic Cable 12Fiber 15Meter |
| ON-MPO-Q120 |
MPO F/F 40GE QSFP Multimode OM3 Fiber Optic Cable 12Fiber 20Meter |
|
